SUPCON/浙大中控 XP316 热电阻信号输入卡

产品简介

XP316是浙大中控的一款热电阻信号输入卡,常用于DCS控制系统中。以下是具体介绍:- **功能特性**:是4路分组隔离型热电阻信号输入卡,支持Pt100和Cu

产品型号:XP316
更新时间:2025-08-12
厂商性质:源头厂家
访问量:
详细介绍在线留言

XP316是浙大中控的一款热电阻信号输入卡,常用于DCS控制系统中。以下是具体介绍: - **功能特性**:是4路分组隔离型热电阻信号输入卡,支持Pt100和Cu50两种类型的热电阻信号输入。可单卡工作,也能以冗余方式工作,热电阻信号可并联接入冗余的两块卡中,实现信号调理级冗余。具备自诊断功能,在采样处理信号时同时自检,冗余状态下,工作卡故障可自动将工作权让给备用卡,切换无扰动。 - **性能指标**:输入回路为4通道,分辨率达15位,输入阻抗1MΩ,具有光电隔离和分组隔离特性。隔离电压方面,现场侧与系统侧为500VAC 1分钟,组组之间为250VAC 1分钟。共模抑制比超过110dB,串模抑制比超过40dB,还具备断线检测功能。精度上,Pt100信号在-148~850℃范围内为±0.2%FS,Cu50信号在-50~150℃范围内为±0.5%FS。 - **信号处理**:四路信号调理分为两组,1、2通道为一组,3、4通道为另一组。同一组内信号调理采用同一个隔离电源供电,两组之间电源和信号互相隔离,且都与控制站电源隔离。 - **供电要求**:通常需要5VDC和24VDC供电,其中5V供电电流最大不超过35mA,24V供电电流最大不超过30mA。 - **工作原理**:接收热电阻信号,将其调理后转换成数字信号,再通过数据转发卡XP233送给主控制卡XP243X,用户可通过上位机对其进行组态,能在线更改组态,使用灵活。

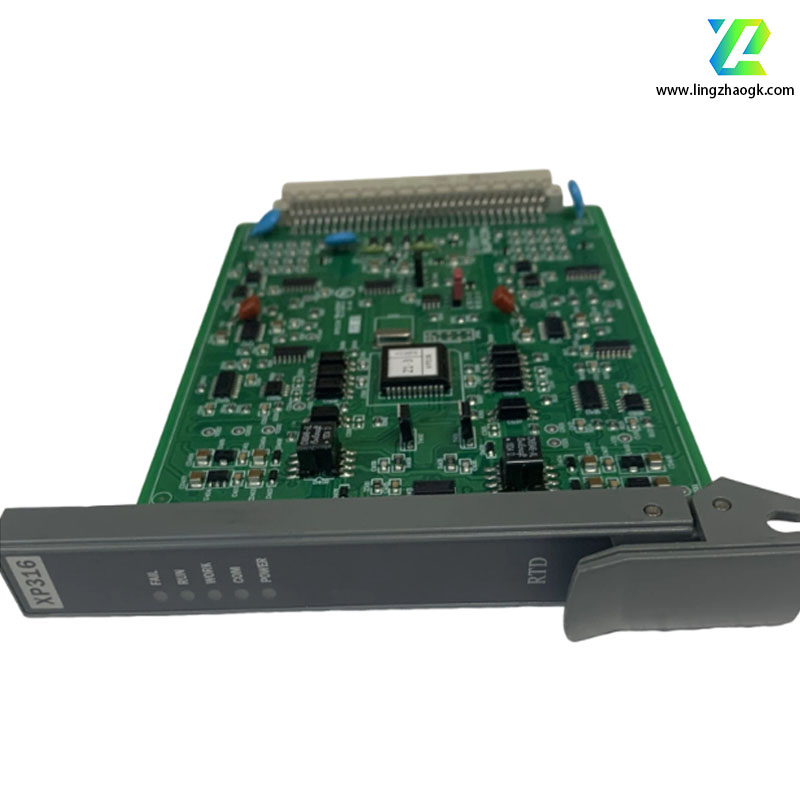

SUPCON/浙大中控   XP316    热电阻信号输入卡

SUPCON/浙大中控   XP316    热电阻信号输入卡
