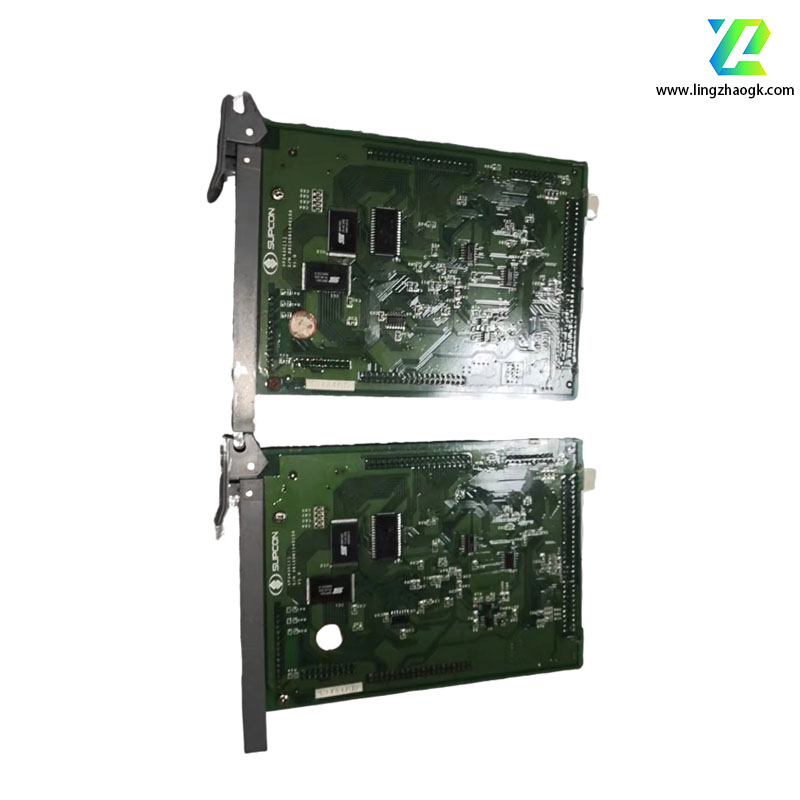

SUPCON/浙大中控 XP243X 主控制卡

产品简介
XP243X是浙大中控JX-300XP系统中的主控制卡，是控制站的软硬件核心，负责协调控制站内所有软硬件关系并执行各项控制任务。以下是详细介绍：- **功能特点

产品型号：XP243X

更新时间：2025-08-12

厂商性质：源头厂家

访问量：

产品咨询 13328402352

产品中心

product

新闻中心

News Center

详细介绍在线留言

XP243X是浙大中控JX-300XP系统中的主控制卡，是控制站的软硬件核心，负责协调控制站内所有软硬件关系并执行各项控制任务。以下是详细介绍： - **功能特点**： - **强大处理能力**：采用三个32位嵌入式微处理器协同工作，功能强、速度快，单站容量大。 - **灵活运算周期**：运算周期可在50ms到5s之间选择，典型运算周期为100ms。 - **模块化软件设计**：控制软件和算法模块采用模块化设计，核心程序固化在FLASH存储器中，提供7M字节的存储空间，包括1920K字节的可编程控制算法程序区和1M字节的数据区。 - **丰富控制回路**：提供192个控制回路，其中包括128个自定义控制回路和64个常规控制回路。 - **可靠网络通信**：配备双重冗余的以太网通信接口，通过SCnetⅡ网络与上位机通信，该网络为冗余的10M/100Mbps工业以太网，符合IEEE802.3标准协议和TCP/IP标准协议，保证数据传输的实时性、可靠性和网络开放性。 - **冗余与诊断功能**：支持1：1热备份冗余，互为冗余的两块主控制卡在一个周期内可完成工作/备用状态同步，速度达16.5Mbps。同时具备主控制卡、I/O卡件、I/O通道级的综合故障诊断能力。 - **便捷组态下载**：支持整体在线下载，下载过程中不停止用户程序，主控制卡按原有组态正常工作，且组态下载速度较快。 - **多种组态支持**：支持梯形图、功能图、顺控图等组态工具编制的控制方案。 - **现场总线支持**：具有支持现场总线的接口单元，可连接如HART协议智能变送器等现场仪表设备。 - **掉电保护功能**：内置后备锂电池，在系统断电情况下，可保证卡件内SRAM中的数据最长5年不丢失。 - **性能指标**： - **卡件功耗**：5V±5%时，功耗为3W。 - **驱动能力**：最多可带8个机笼，128块I/O卡件，通过SBUS网络实现就地或远程I/O功能。 - **输入输出点数**：最大支持2048个DI、2048个DO、512个AI、192个AO。 - **定时器数量**：提供256个100毫秒定时器、256个秒定时器、256个分定时器。 - **采样周期**：100ms到5s可选。 - **面板指示灯**：设有FAIL（故障报警或复位指示）、RUN（工作卡件运行指示）、WORK（工作/备用指示）、STDBY（准备就绪指示，备用卡件运行指示）等指示灯，可帮助用户了解卡件工作状态。
