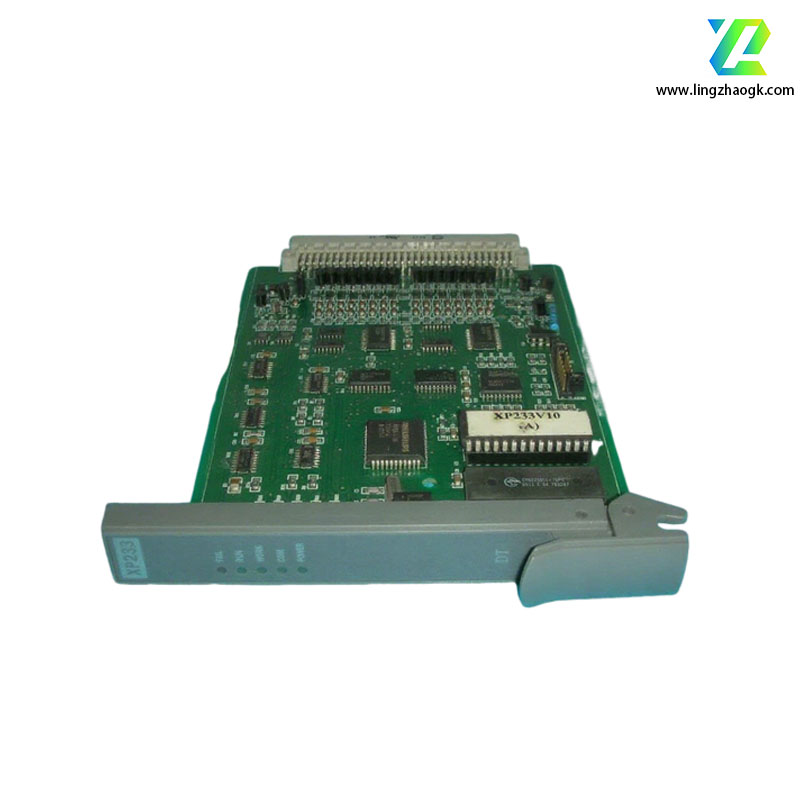

SUPCON/浙大中控 XP233 数据转发卡

产品简介
XP233是浙大中控的一款数据转发卡，是I/O机笼的核心单元，在DCS系统中起着连接主控制卡与I/O卡件的关键作用。以下是详细介绍：- 功能特性：

产品型号：XP233

更新时间：2025-08-12

厂商性质：源头厂家

访问量：

产品咨询 13328402352

产品中心

product

新闻中心

News Center

详细介绍在线留言

XP233是浙大中控的一款数据转发卡，是I/O机笼的核心单元，在DCS系统中起着连接主控制卡与I/O卡件的关键作用。以下是详细介绍： - **功能特性**： - **驱动与管理**：一方面驱动SBUS总线，另一方面管理本机笼的I/O卡件。通过它，一块主控制卡（XP243）可扩展1到8个I/O机笼，能扩展1到128块不同功能的I/O卡件。 - **冷端温度采集**：具有冷端温度采集功能，负责整个I/O单元的冷端温度采集。冷端温度测量元件采用专用的电流环回路温度传感器，可将其延伸到任意位置，如现场的中间端子柜，能节约热电偶补偿导线。 - **看门狗复位**：具有WDT看门狗复位功能，当卡件受到干扰造成软件混乱时，能自动复位CPU，使系统恢复正常运行。 - **冗余支持**：支持冗余结构，每个机笼可配置双XP233卡，互为备份。运行中工作卡若出现故障，可自动无扰动切换到备用卡，可实现硬件故障下的软件切换和软件死机情况下的硬件切换，确保系统可靠运行。 - **通信方式**：采用冗余高速SBUS总线通信规约，通讯波特率为1Mbps。 - **地址设置**：具有地址跳线，可设置本卡件在SBUS总线中的地址和工作模式，地址采用BCD码设置，0-15可选，新增加的XP233卡地址不能与已有的重复。 - **故障诊断**：可自动实现卡件的上电诊断，包括地址、通道等，还能对冗余XP233进行实时运行故障诊断，监测机笼内I/O通道和SBUS情况。若插入的XP233地址重复或冲突，经过上电初始化SBUS诊断后会立即报警，并自行封闭其SBUS总线使用权。 - **状态指示**：卡件具有自身运行状态的LED指示，如运行（RUN）、工作/备用（WORK）、故障（FAIL）、SBUS通信（COM）等指示灯，方便用户查看卡件工作状态。
