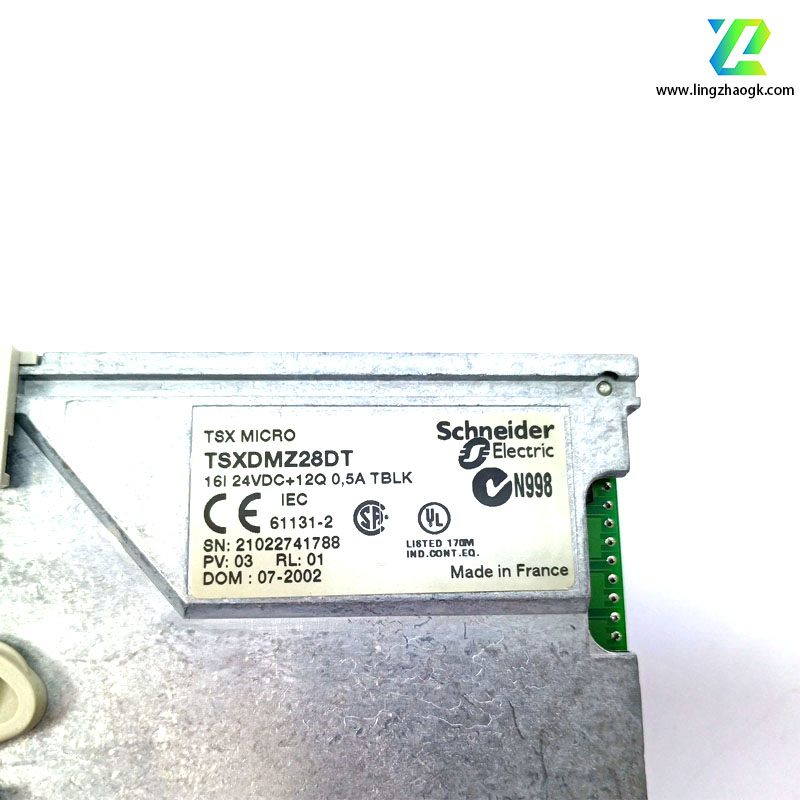

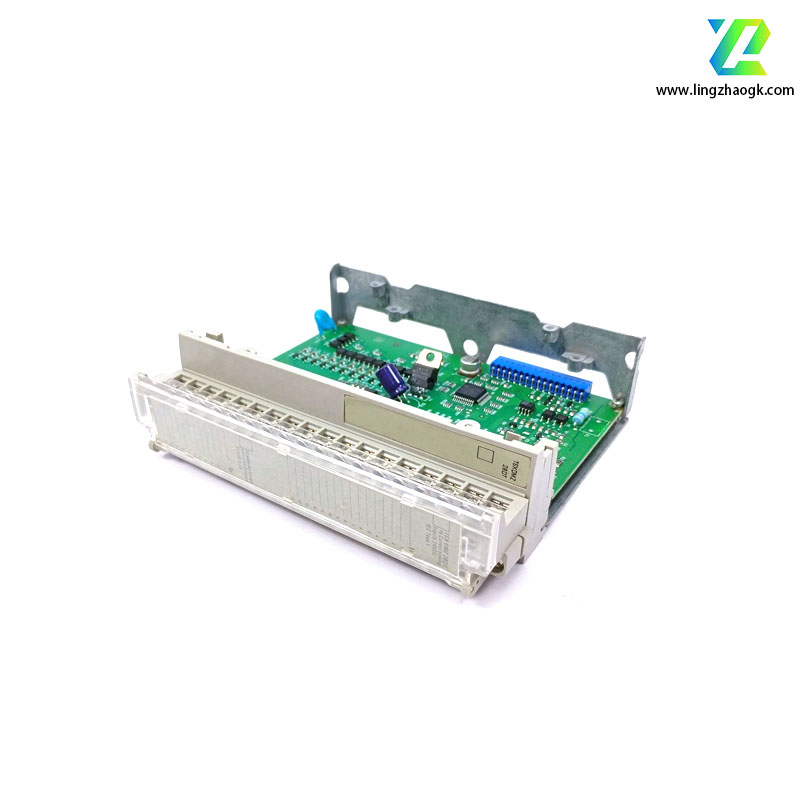

Schneider/施耐徳 TSXDMZ28DT 离散量输入/输出混合模块

产品简介
施耐德TSXDMZ28DT是Modicon M340系列PLC的一款离散量输入/输出混合模块，以下是其详细介绍：- 通道配置： - 包含16个离散量输

产品型号：TSXDMZ28DT

更新时间：2025-08-05

厂商性质：源头厂家

访问量：

产品咨询 13328402352

产品中心

product

新闻中心

News Center

详细介绍在线留言

施耐德TSXDMZ28DT是Modicon M340系列PLC的一款离散量输入/输出混合模块，以下是其详细介绍： - **通道配置**： - 包含16个离散量输入通道和12个离散量输出通道，实现输入输出功能的集成。 - 输入类型为直流24V，输出类型为直流24V晶体管输出（固态输出）。 - **电气参数**： - 输入部分：额定电压24V DC（允许范围19.2V~30V DC），输入电流约5mA，响应时间可配置（默认1ms，可设置为0.1ms~100ms），具备反极性保护功能。 - 输出部分：额定电压24V DC（允许范围19.2V~30V DC），每个输出通道最大电流0.5A，总输出电流限制为6A（所有输出同时工作时），响应时间约0.1ms（导通）和0.5ms（关断）。 - **性能特点**： - 采用晶体管输出技术，无机械磨损，使用寿命长，适合高频次开关控制场景。 - 输入与输出之间、以及与背板总线之间均有电气隔离（隔离电压500V AC），抗干扰能力强，保障系统稳定运行。 - 每个输入/输出通道均配备独立LED指示灯，可直观显示通道工作状态，便于快速诊断和维护。 - 支持热插拔功能，可在PLC运行状态下更换模块，减少系统停机时间。 - **安装与兼容**： - 适配Modicon M340系列PLC的本地机架，采用DIN导轨安装，安装方式便捷。 - 接线采用螺钉端子，连接可靠，布线方便，适合工业现场环境。 - **应用场景**：广泛应用于中小型工业自动化系统，如机械制造、包装设备、物料搬运、食品饮料生产线等领域，可集中处理各类传感器信号（如光电开关、限位开关等）的输入，以及控制电磁阀、小型电机、指示灯等执行元件的输出，简化控制系统结构。
