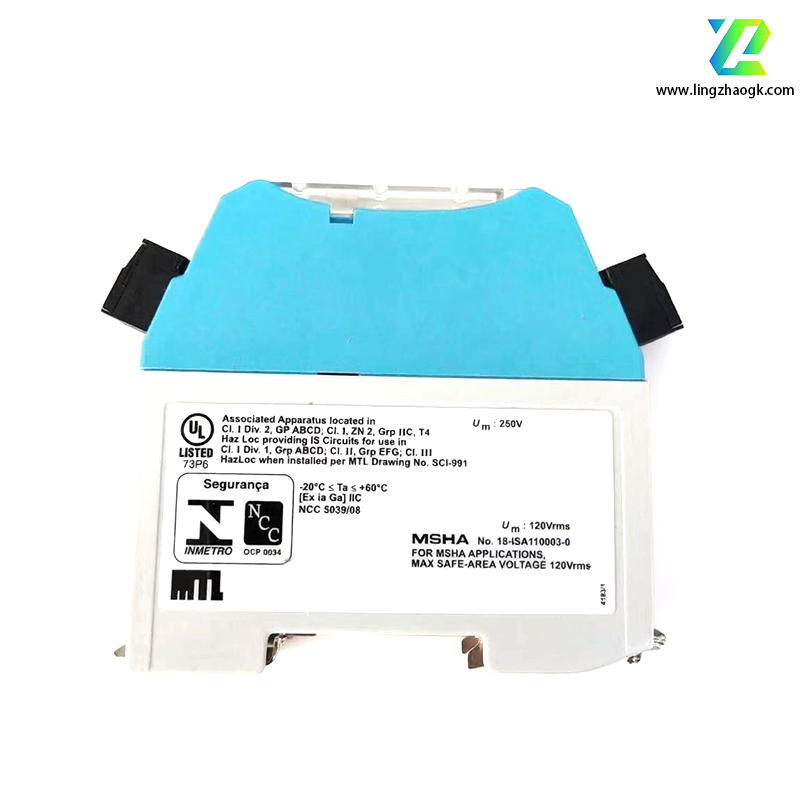

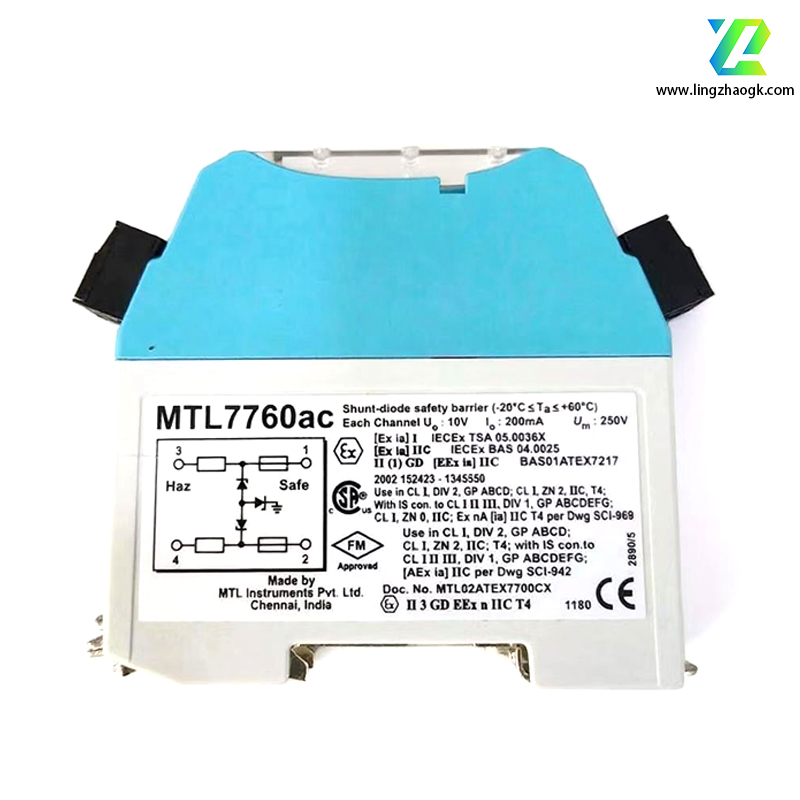

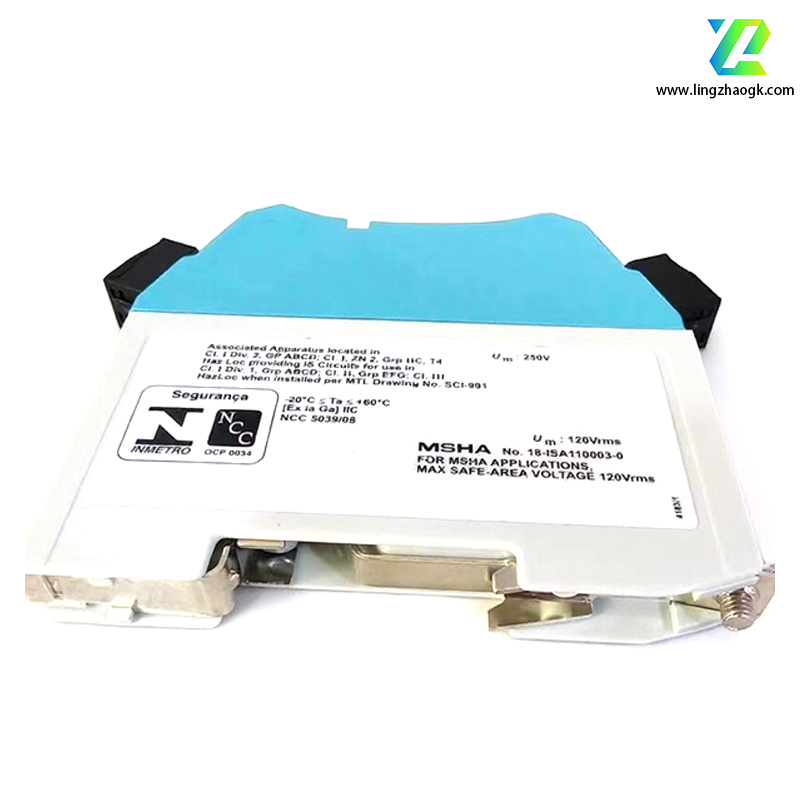

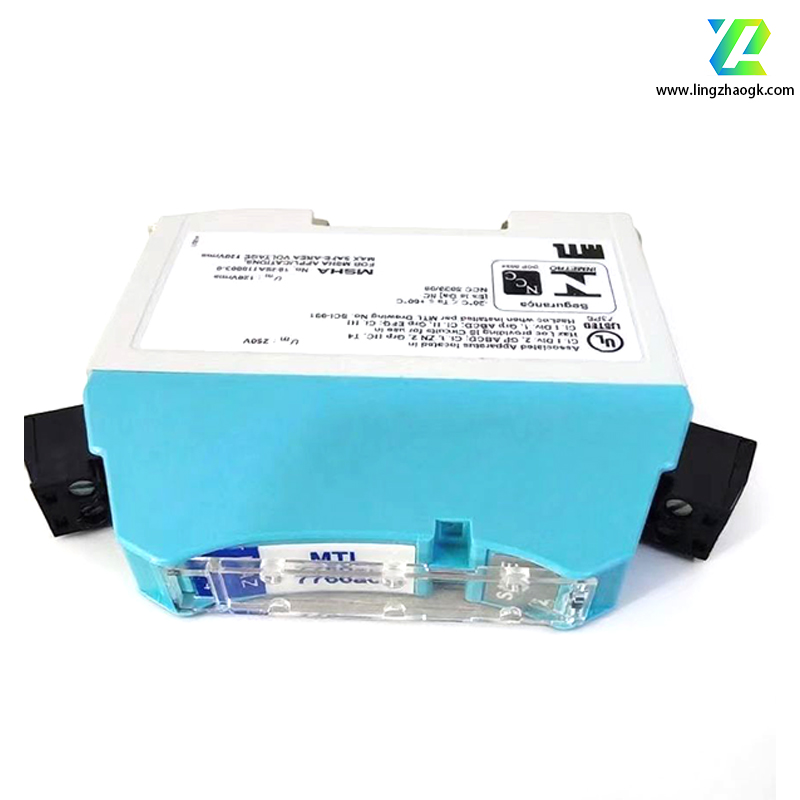

MTL安全栅/伊顿安全栅MTL7760ac 齐纳式安全栅

产品简介
MTL MTL7760AC是一款双通道的无极性齐纳式安全栅，属于MTL7700系列。以下是其简介：- 功能特点：每个通道均包含二级脉冲检测式齐纳或正向连

产品型号：MTL7760ac

更新时间：2025-07-29

厂商性质：源头厂家

访问量：

产品咨询 13328402352

产品中心

product

新闻中心

News Center

详细介绍在线留言

MTL MTL7760AC是一款双通道的无极性齐纳式安全栅，属于MTL7700系列。以下是其简介： - **功能特点**：每个通道均包含二级脉冲检测式齐纳或正向连接式二极管，以及一个可靠的终端电阻器。二极管可在安全区内发生电气故障时限制到达危险区的电压，电阻器起到限流作用，此外还配备熔断器保护二极管，具备两级限压功能。能保持信号的“不接地”特性，为接收器输入端提供“浮点信号”，有效屏蔽至少高达7V的共模交流和直流干扰信号，且不受主要元件接地故障的影响。 - **工作电压**：供电电压范围为20-35VDC，典型工作电流为45mA（24VDC供电，20mA负载时），最大工作电流为60mA（20VDC供电，20mA负载时）。 - **安全参数**：最大安全区电压为250VAC/VDC，安全区负载最大为500Ω，熔断器额定值为50mA。通过了“ia”认证，适用于所有区域，还获得了“iic”认证，适用于所有爆炸环境（MTL7707P+和MTL7729P+除外）。 - **适用场景**：适用于危险区域，可用于保护热电偶、mV信号源、交流传感器、光电管、麦克风、涡轮流量计、滑线位移传感器等设备，涵盖石油、化工等工业领域。 - **安装方式**：采用DIN导轨安装方式，并通过导轨提供可靠的本质安全接地。 - **产品尺寸**：具有紧凑的尺寸设计，节省安装空间。 - **其他特点**：通道1和通道2（分别在端子1&2和3&4之间）的电阻跟踪精度在-20°C至60°C范围内可达±0.15Ω。
