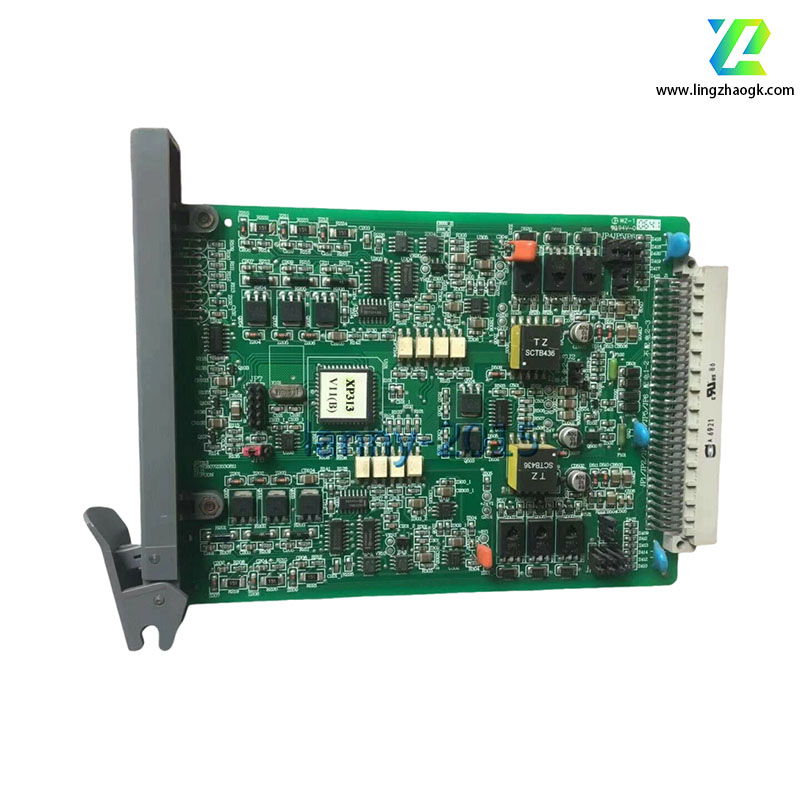

SUPCON/浙大中控 XP313 6路电流信号输入卡

产品简介
XP313是浙大中控DCS系统中的6路电流信号输入卡。以下是具体介绍：- 功能特性： - 信号处理能力强：可测量6路电流信号，能接收II型

产品型号：XP313

更新时间：2025-08-12

厂商性质：源头厂家

访问量：

产品咨询 13328402352

产品中心

product

新闻中心

News Center

详细介绍在线留言

XP313是浙大中控DCS系统中的6路电流信号输入卡。以下是具体介绍： - **功能特性**： - **信号处理能力强**：可测量6路电流信号，能接收II型（0-10mA）或III型（4-20mA）标准电流信号，还可为6路变送器提供+24V隔离配电电源，每一路可通过跳线选择是否需要配电功能。 - **具备智能处理能力**：是一块带CPU的智能型卡件，可对模拟量电流输入信号进行调理、测量，同时具备卡件自检功能，能实时监测自身状态，发现故障可及时反馈，还可与主控制卡通讯，传输测量数据和自身状态信息。 - **高可靠性设计**：6路信号调理分为两组，1、2、3通道为第一组，4、5、6通道为第二组。同一组内信号调理采用同一个隔离电源供电，两组间的电源及信号互相隔离，并且都与控制站的电源隔离，可有效避免信号干扰。还可单独工作或冗余方式工作，冗余配置时故障可自动切换，保证系统连续运行。 - **性能指标**： - **电源要求**：支持5V和24V两种供电电源，5V电源电压范围为5.0-5.3VDC，最大电流不超过60mA；24V电源电压范围为24.0±0.5VDC，最大电流不超过300mA。 - **隔离特性**：采用光电隔离技术实现点点隔离，现场侧与系统侧隔离电压高达500VAC，通道之间隔离电压为250VAC。 - **测量精度**：对于II型和III型电流信号，测量精度为±0.2%FS。 - **外观尺寸**：尺寸为187mm×145mm，正面有FAIL、RUN、WORK、COM和POWER等指示灯，可显示模块工作状态。 - **应用场景**：主要应用于化工、石油、电力等工业领域，用于采集压力变送器、流量计、液位计、变频器等设备输出的电流信号，将其转换为数字信号后传输给主控制卡，为控制系统提供精确的过程变量信息，是工业自动化控制系统中重要的信号采集部件。
