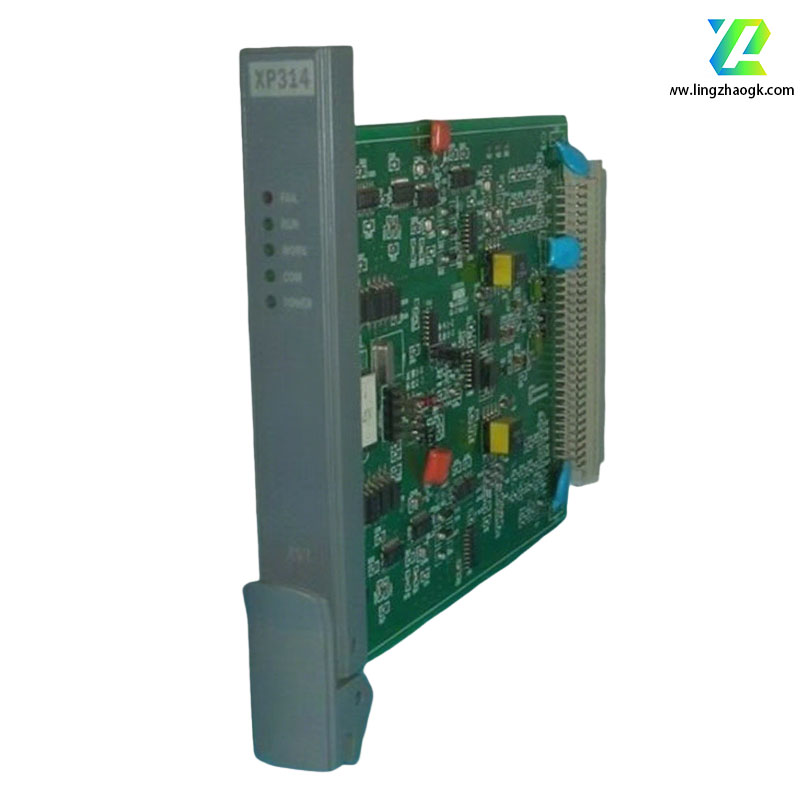

SUPCON/浙大中控 XP314 电压信号输入卡

产品简介
XP314是浙大中控DCS系统中的一款电压信号输入卡。以下是详细介绍：- 功能特性： - 信号处理能力强：作为6路模拟信号采集卡，每一路可

产品型号：XP314

更新时间：2025-08-12

厂商性质：源头厂家

访问量：

产品咨询 13328402352

产品中心

product

新闻中心

News Center

详细介绍在线留言

XP314是浙大中控DCS系统中的一款电压信号输入卡。以下是详细介绍： - **功能特性**： - **信号处理能力强**：作为6路模拟信号采集卡，每一路可单独组态，能接收各种型号的热电偶以及电压信号，如B型、E型热电偶等，还可处理0-5V、1-5V等标准电压信号。 - **隔离性能好**：采用光电隔离和分组隔离方式，现场侧与系统侧隔离电压为500VAC 1min，组组之间隔离电压为250VAC 1min，可有效避免信号干扰。 - **支持冗余配置**：可单独工作，也能以冗余方式工作。冗余配置时，工作卡和备用卡同时对同一点信号进行采样和处理，工作卡故障可无扰动切换到备用卡，并点亮故障灯报警。 - **冷端温度采集功能**：在采集热电偶信号时，可对-50℃到+50℃之间的室温热敏电阻信号进行采集，冷端温度误差≤1℃。 - **性能指标**： - **供电电源**：5V DC，I max＜30mA；24V DC，I max＜30mA。 - **分辨率**：15bit，带极性。 - **输入阻抗**：1MΩ。 - **共模抑制比**：大信号>100dB，小信号>130dB。 - **串模抑制比**：大信号50dB，小信号60dB。 - **测量精度**：对于不同类型的热电偶和电压信号，精度通常为±0.2%FS，冷端补偿误差±1℃。 - **应用场景**：主要应用于工业过程控制领域，用于采集各种电压信号和热电偶信号，将其转换为数字信号后传输给主控制卡，为控制系统提供精确的过程变量信息，广泛应用于化工、电力、冶金等行业的自动化控制系统中。
